Draghe per dragaggio fluviale da 26 pollici
, Draga per dragaggio fluviale da 7000 m3/h
, Dredger ad aspirazione da 26 pollici

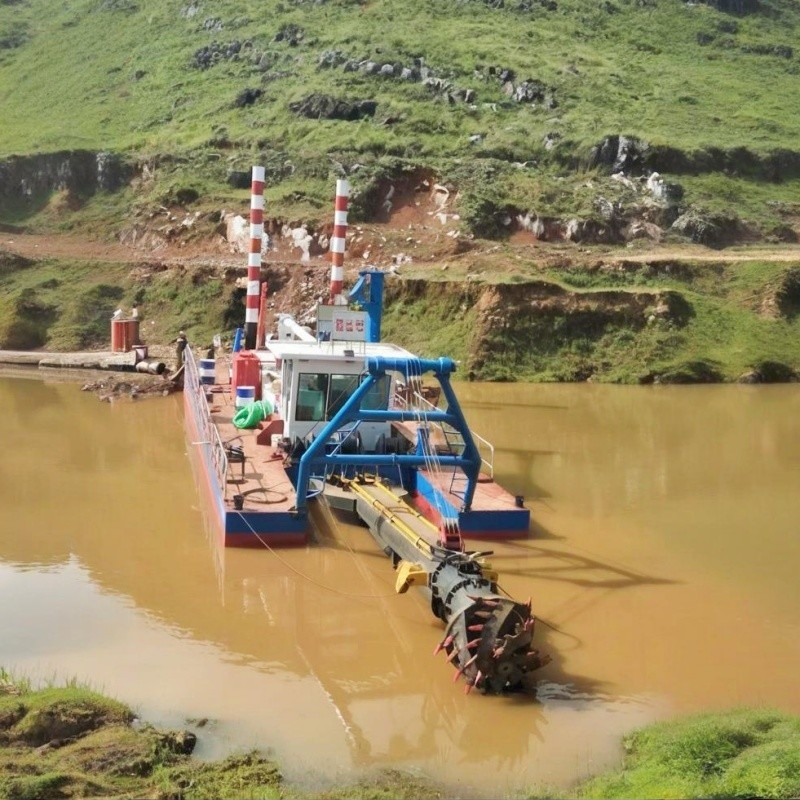

26 pollici 7000 M3/H CSD500 Cutter Suction Dredger per il dragaggio fluviale
Descrizione del prodotto
Il cutter suction dredger (CSD) è una nave subacquea di dragaggio altamente efficiente, utilizzata principalmente per il dragaggio dei canali,
La sua attività consiste nel taglio di sabbia subacquea con un tagliatore rotante e nell'utilizzo di un
Una potente pompa di dragaggio per aspirare il fango e trasportarlo al luogo designato.
parametri del prodotto
|
YSCSD350solidocapacità360Cbm/hidraulicaDredger a aspirazione a taglio
|
|
Specifiche tecniche
|
|
Flusso d'acqua
|
1800-2200 m3/h
|
|
Capacità solida
|
360 cbm/h
|
|
Profundità massima di dragaggio 45°
|
12 m
|
|
Distanza di scarico
|
1,200 m
|
|
LOA
|
36 metri
|
|
Dredger dopo il montaggio
|
36*5,8*1,5 m Distanze* larghezza* profondità
|
|
Struttura della dragaglia
|
Dismontabile e può essere montato sul cantiere
|
|
Afflusso medio
|
1 m
|
|
tubo di scarico di diametro
|
350 mm / 14 pollici
|
|
Motore principale
|
Motore Cummins da 746 kW
|
|
Velocità di rotazione
|
1800 giri/min
|
|
Potenza del motore ausiliario
|
201 kw Motore Cummins
|
|
Generatore
|
16 kw
|
|
Potenza del taglio idraulico
|
55 kW
|
|
Potenza totale
|
971 kw
|
Componenti principali
Testa di taglio
L'estremità anteriore è dotata di una sega rotante con denti o lame, che può tagliare e allentare il fango, argilla e
anche roccia morbida sul fondo marino per adattarsi alle diverse condizioni geologiche.
tubi di aspirazione del fango e pompe per il fango
Il tubo di aspirazione è collegato alla parte posteriore della torcia, e la pompa di fango centrifughe genera aspirazione a vuoto per
aspirare il fango nel condotto.
Sistema di trasporto del fango
Il fango viene trasportato nella zona di scarico del fango (come la zona di riempimento o la chiatta) attraverso una condotta.
Il trasporto a lunga distanza richiede l'assistenza di una stazione di pompaggio a relè.
Sistema di posizionamento e movimento
Posizione dell'ancora:Metodo tradizionale, regolare la posizione della nave attraverso cavi di ancoraggio.
Posizionamento della pila:Utilizzando pali d'acciaio per fissare e oscillare alternativamente, adatti per acque strette.
Posizionamento dinamico del DP:Mantenere automaticamente la posizione attraverso i propulsori con elevata precisione.
Casco e sistema di propulsione
Viene fornito con un motore diesel o un motore elettrico per alimentare la sega, la pompa del fango e il sistema di propulsione.
Principio di funzionamento
La dragaglia ad aspirazione a taglio svolge principalmente compiti di dragaggio attraverso il funzionamento coordinato di
La struttura della scala alla prua si estende sotto la superficie dell'acqua, dove
la testa rotante del tagliataglio ̇ azionata da un sistema di azionamento ̇ taglia e agita i sedimenti sottomarini, allentando
In questo modo, la pompa di dragaggio a bordo genera una forte energia di scarico, che consente di scaricare la terra, la sabbia o anche gli strati di roccia.
pressione di aspirazione, trascinando lo strato di liquami sciolto attraverso il tubo di aspirazione e trasportandolo attraverso lo scarico
L'obiettivo è quello di realizzare un'ampia gamma di sistemi di distribuzione e di distribuzione di gasdotti su distanze che vanno da centinaia a migliaia di metri verso aree designate, come ad esempio
Questo processo integrato consiste nell'escavazione, nel trasporto e nello scarico.
Il progetto è completato senza problemi senza richiedere navi aggiuntive per i trasferimenti intermedi.
migliorare l'efficienza operativa.
Caratteristiche tecniche
Funzionamento efficiente e continuo:La dragaglia di aspirazione può funzionare 24 ore al giorno, e la sua efficienza
è molto più elevato di quello delle draghe a groppa o a catena.
Adattarsi a una geologia complessa: Sostituendo la testa di auge, può far fronte a strati di terreno di diversa durezza
e anche rompere rocce.
Protezione dell'ambiente:Può controllare la diffusione del fango e ridurre l'impatto sull'ecologia dell'acqua.
Alto grado di automazione: Le navi moderne sono dotate di sistemi di controllo intelligenti per monitorare il dragaggio
profondità, concentrazione e altri parametri in tempo reale.
profilo aziendale
Shandong yongsheng dredging machinery Co., LTD. è situata in Huanglou Street, Qingzhou City, Shandong
Provincia, Cina. Ha 2 basi di produzione, superficie totale di circa 2000m2, e più di 20 anni di produzione
L'azienda è un fornitore professionale di apparecchiature di protezione ambientale integrate con dispositivi di protezione dell'ambiente.
Ricerca e sviluppo, consulenza, produzione e servizio post-vendita. Certificazione: ISO9001.
