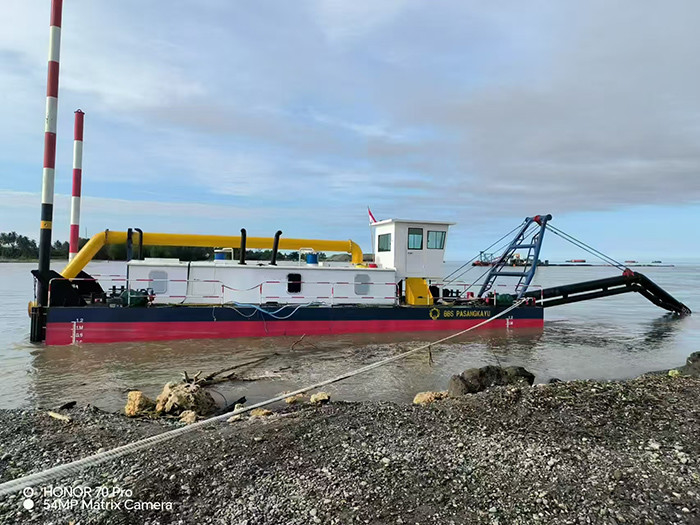

Vendiamo una dragaglia ad aspirazione a getto di 100 metri cubi
Descrizione del prodotto
La dragaglia a aspirazione a getto è una nave di ingegneria che utilizza il principio di aspirazione a getto ad alta pressione + pressione negativa
per l'estrazione di sedimenti sottomarini, appartiene alla categoria delle draghe non autopropulsate, è utilizzato principalmente nel dragaggio fluviale,
L'impianto è particolarmente adatto per il trattamento di sedimenti a grana fine (particelle)
dimensione < 50 mm).
parametri del prodotto
|
Modello
|
Capacità
|
Flusso d'acqua
|
profondità di dragaggio
|
Distanza di scarico
|
Motore principale
|
Motore ausiliario
|
Consumo di carburante
|
Dimensione ((L*W*H)
|
|
YSJSD150
|
40-50 m3/h
|
250 m3/h
|
6 metri
|
500 metri
|
120 kW
|
/
|
18L/h
|
10*3,8*1
|
|
YSJSD200
|
80-100 m3/h
|
500 m3/h
|
8 metri
|
500 metri
|
176 kW
|
60 kW
|
40 l/h
|
14*4,5*1,2 m
|
|
YSJSD250
|
150-180 m3/h
|
900 m3/h
|
10 metri
|
800 metri
|
294 kW
|
88 kW
|
60 l/h
|
17*5*1,2 m
|
|
YSJSD300
|
200-250 m3/h
|
1400 m3/h
|
10 metri
|
1000 metri
|
456 kW
|
110 kW
|
80L/h
|
20*6*1,5m
|
|
YSJSD350
|
300-400 m3/h
|
2000 m3/h
|
12 metri
|
1500 metri
|
735 kW
|
220 kW
|
120 l/h
|
24*6,6*1,6m
|
|
YSJSD400
|
400-500 m3/h
|
2600 m3/h
|
14 metri
|
1500 metri
|
882 kW
|
330 kW
|
150 l/h
|
24*7,2*1,8m
|
|
YSJSD450
|
500-600 m3/h
|
3000 m3/h
|
14 metri
|
1500 metri
|
1103 kW
|
406KW
|
200 l/h
|
26*7,6*2m
|
|
YSJSD500
|
600-700 m3/h
|
3800 m3/h
|
14 metri
|
1500 metri
|
1250 kW
|
456 kW
|
240 l/h
|
26*7,6*2m
|
I parametri tecnici di cui sopra sono solo di riferimento,la configurazione specifica del dispositivo dipende dalle condizioni di ciascun dispositivo.
Le esigenze tecniche e di progetto.
Principio fondamentale di funzionamento
Sistema a getto
La pompa d'acqua ad alta pressione genera un flusso d'acqua ad alta velocità (la pressione è di solito 10-20 bar) e forma un flusso a getto
attraverso l'ugello.
Il getto colpisce il letto del fiume per allentare e sospendere il sedimento, e allo stesso tempo forma un'area a bassa pressione
dietro la pompa dell'acqua.
Sistema di aspirazione
La pompa di sabbia centrifuga utilizza la pressione negativa generata dal getto per aspirare il sedimento sospeso attraverso
il tubo di aspirazione della sabbia.
La miscela di sedimenti e acqua (la concentrazione di fango è di solito del 20-50%) viene trasportata nell'area designata attraverso
un gasdotto.
Separazione/scarico
Alcuni modelli di navi sono dotati di separatori ciclonici per separare sabbia e acqua sul posto.
Quando viene scaricato direttamente, viene trasportato a un cortile a 1-3 km di distanza attraverso un tubo galleggiante.
Applicazione
Manutenzione dei fiumi: rimozione del fango per ripristinare la capacità di navigazione (ad esempio manutenzione delle vie navigabili interne a 5-8 m di profondità).
Ingegneria del riempimento a secco: estrazione di sabbia marina per la costruzione di isole artificiali
Estrazione mineraria: estrazione di oro dal letto del fiume/dal fondo del mare, sabbia di stagno e altri minerali.
Risparmio di emergenza: dragaggio rapido di fanghi causati da inondazioni.
