Dredger di sabbia per dragaggio efficiente
, Dredger a aspirazione a getto
, Dredger di sabbia da 200 mm

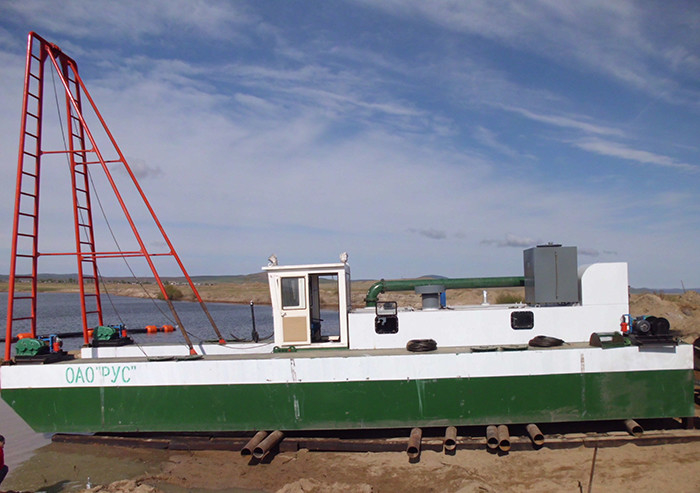

Dredger ad aspirazione a getto YSJSD200 per un dragaggio efficienteDescrizione del prodotto
La nave pompatrice di sabbia a aspirazione a getto, nota anche come nave pompatrice di sabbia a aspirazione a impatto, è un tipo di attrezzatura per il funzionamento dell'acqua
che utilizza alta-il getto d'acqua a pressione per colpire i sedimenti del letto del fiume, e poi usa l'aspirazione a vuoto per aspirare il fango e trasportarlo
- E' in linea con il bersaglio.ampiamente utilizzato nel dragaggio fluviale, nella rimozione del fango portuale, nella bonifica dei terreni, nell'estrazione di sabbia e in altri settori,
con caratteristiche di elevata efficienza,flessibilità e basso costo degli investimenti.
Principio di funzionamento
Sistema di aspirazione: lo scafo è dotato di una pompa centrifuga ad alta potenza per formare un vuoto nella condotta e la miscela
Il processo di assorbimento è effettuato mediante un processo di assorbimento del fango e dell'acqua ( fango) attraverso la testa di aspirazione o la punta di aspirazione.
Dispositivo di auger (componente chiave): l'auger rotante taglia e mescola il sedimento sul letto del fiume o sul fondo del mare per renderlo
in sospensione per una facile aspirazione.
Sistema di trasporto: il fango viene pompato verso la zona di scarico del fango (come la zona di bonifica o il trasporto del fango)
In questo caso, la Commissione ha adottato una proposta di regolamento (CEE) n.
parametri del prodotto
|
Modello
|
Capacità
|
Flusso d'acqua
|
profondità di dragaggio
|
Distanza di scarico
|
Motore principale
|
Motore ausiliario
|
Consumo di carburante
|
Dimensione ((L*W*H)
|
|
YSJSD150
|
40-50 m3/h
|
250 m3/h
|
6 metri
|
500 metri
|
120 kW
|
/
|
18L/h
|
10*3,8*1
|
|
YSJSD200
|
80-100 m3/h
|
500 m3/h
|
8 metri
|
500 metri
|
176 kW
|
60 kW
|
40 l/h
|
14*4,5*1,2 m
|
|
YSJSD250
|
150-180 m3/h
|
900 m3/h
|
10 metri
|
800 metri
|
294 kW
|
88 kW
|
60 l/h
|
17*5*1,2 m
|
|
YSJSD300
|
200-250 m3/h
|
1400 m3/h
|
10 metri
|
1000 metri
|
456 kW
|
110 kW
|
80L/h
|
20*6*1,5m
|
|
YSJSD350
|
300-400 m3/h
|
2000 m3/h
|
12 metri
|
1500 metri
|
735 kW
|
220 kW
|
120 l/h
|
24*6,6*1,6m
|
|
YSJSD400
|
400-500 m3/h
|
2600 m3/h
|
14 metri
|
1500 metri
|
882 kW
|
330 kW
|
150 l/h
|
24*7,2*1,8m
|
|
YSJSD450
|
500-600 m3/h
|
3000 m3/h
|
14 metri
|
1500 metri
|
1103 kW
|
406KW
|
200 l/h
|
26*7,6*2m
|
|
YSJSD500
|
600-700 m3/h
|
3800 m3/h
|
14 metri
|
1500 metri
|
1250 kW
|
456 kW
|
240 l/h
|
26*7,6*2m
|
I parametri tecnici di cui sopra sono solo di riferimento,la configurazione specifica del dispositivo dipende dalle condizioni di ciascun dispositivo.
Le esigenze tecniche e di progetto.
Principali componenti strutturali
Piattaforma dello scafo:
Struttura in acciaio o in ponton, che fornisce una piattaforma di lavoro stabile, dotata di sistema di alimentazione, sala di controllo e deposito
La cabina.
Unità di pompa dell'acqua ad alta pressione:
Fornisce una fonte d'acqua ad alta pressione necessaria per il flusso a getto, e la pressione può di solito raggiungere 0,5-2,5 MPa.
Sistema di pompaggio della sabbia:
Pompa centrifuga ad alta potenza, responsabile dell'aspirazione e del trasporto del fango.
Linea di trasporto della sabbia:
Tubo di gomma o acciaio resistente all'usura, la lunghezza può essere estesa a diversi chilometri a seconda della domanda.
Sistema di controllo:
Consola di comando automatizzata, regola la pressione del getto, la velocità di pompaggio della sabbia e il posizionamento della nave.
